Како да ги разберете кодовите на моделите на пумпата? Водич за DG, D, CQ и други серии на центрифугални пумпи

При изборот на индустриски пумпи, инженерите и тимовите за купување често се среќаваат со кодови на модели како што се DG, D, CQ, CD и други комбинации на букви.

За многу купувачи, овие букви може да изгледаат како едноставни имиња на производи. Сепак, кодовите на моделите на пумпата обично содржат корисни информации за сериите на производи, структурниот дизајн или категоријата на апликации.

Сепак, треба да се забележи една важна точка: не постои универзален стандард за именување за буквите на моделот на пумпата. Различни производители може различно да ја дефинираат сопствената серија на производи. Затоа, точното значење на кодот на пумпата секогаш треба да се потврди преку техничките документи на производителот.

Оваа статија ја зема Хоризонталната повеќестепена центрифугална пумпа од серијата DG како пример за да објасни како генерално се разбираат кодовите на моделите на пумпата и како може да се разликуваат различни серии на пумпи.

Што значат буквите во моделите на пумпи?

Моделите на индустриски пумпи обично се составени од букви, бројки и симболи. Буквите обично ја означуваат серијата на пумпата или структурната категорија, додека броевите често даваат информации поврзани со параметрите на дизајнот.

На пример:

Хоризонтална повеќестепена центрифугална пумпа од серијата DG

Во овој модел:

• DG ја претставува серијата на пумпи
• Следниве бројки, во зависност од правилата за именување на производителот, може да претставуваат параметри на дизајнот како што се проток, глава или број на фази

Сепак, точното значење варира помеѓу производителите. Купувачите не треба да ја оценуваат пумпата само според буквите во името на моделот. Целосните спецификации на производот и техничките документи сè уште се основа за избор на пумпа.

Што значи „DG“ во пумпата од серијата DG?

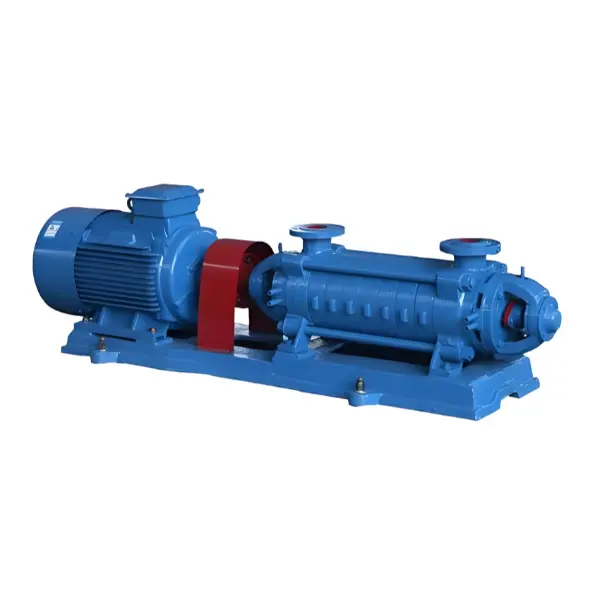

Хоризонталната повеќестепена центрифугална пумпа од серијата DG е тип на индустриска центрифугална пумпа која се одликува со хоризонтална, повеќестепена структура со едно вшмукување.

Пумпата од серијата DG генерално ги вклучува следните структурни карактеристики:

• Дизајн на хоризонтална инсталација
• Структура со едно вшмукување
• Повеќестепен распоред на работно коло
• Дизајн на телото на пресечната пумпа
• Компоненти на роторот вклучувајќи работни кола и диск за рамнотежа

Пумпата од серијата DG е дизајнирана за пренос на течности кои не содржат цврсти честички и немаат корозивни својства.

Според спецификациите на производот, применливиот температурен опсег на течноста е:

-20°C до 105°C

Влезниот притисок треба да биде:

Помалку од 0,6 MPa

Како да ги разберете броевите во моделите на пумпи?

Покрај буквите, важни информации даваат и бројките во моделите на пумпи.

На пример, некои модели на повеќестепени центрифугални пумпи може да користат формати како што се:

DG46-50×6

Во овој тип на формат на именување:

• DG — серија на пумпи
• 46 — обично поврзано со индикација за проток
• 50 — обично поврзано со едностепена индикација на главата
• 6 — број на фази на пумпата

Сепак, различни производители може да користат различни методи за именување.

При изборот на пумпа, бројот на моделот треба да се провери заедно со:

• Барања за проток
• Барања за глава
• Карактеристики на течност
• Работна температура
• Услови за инсталација

Зошто постојат различни серии на пумпи?

Индустриските апликации имаат различни оперативни барања. Производителите обично развиваат различни серии на пумпи врз основа на структурата на пумпата, хидрауличниот дизајн, методите на запечатување и условите за примена.

Структура на пумпата

Различни серии може да имаат различни структури, како што се:

• Хоризонтален или вертикален дизајн
• Едностепена или повеќестепена структура
• Различни аранжмани за вшмукување

Секој дизајн е развиен за специфични барања за апликација.

Хидрауличен дизајн

Внатрешниот хидрауличен дизајн на пумпата влијае на тоа како се пренесува течната енергија.

Повеќестепената центрифугална пумпа користи повеќе работни кола распоредени на роторот, додека едностепената пумпа користи едно работно коло. Структурната разлика влијае на тоа како се избира пумпата за одреден систем.

Дизајн за заптивање на вратило

Серијата на пумпи може да се разликува и во распоредот на запечатување.

• Механички заптивка
• Печат за пакување

Соодветната структура за заптивање зависи од дизајнот на пумпата и барањата за работа.

Која е разликата помеѓу пумпите од серијата DG и D?

Во многу традиционални класификации на пумпи, пумпите од сериите D и DG се поврзани со хоризонтални повеќестепени центрифугални пумпи.

Сепак, точната разлика помеѓу D и DG зависи од класификацијата на производите на производителот.

Не е точно едноставно да се претпостави дека DG е секогаш подобар од D, или дека D и DG се сосема различни типови на пумпи.

Што значи CQ во моделите на пумпи?

За разлика од пумпите од серијата DG, CQ не е универзална кратенка што ја користат сите производители на пумпи.

Различни компании може да користат CQ како код за серии на производи за различни дизајни на пумпи.

Кога ја проверуваат пумпата од серијата CQ, купувачите треба да потврдат преку:

• Каталог на производители
• Спецификации на производот
• Технички цртежи
• Описи на производи

Точното толкување зависи од системот за класификација на сопствениот производител.

Како брзо да ја идентификувате вистинската серија на пумпи?

Потврдете го медиумот за пумпање

Прва проверка:

• Која течност ќе се пренесе?
• Дали содржи цврсти честички?
• Дали е корозивен?

На пример, пумпата од серијата DG е дизајнирана за течности без цврсти честички или корозивни својства.

Проверете ги условите за работа

Важни услови вклучуваат:

• Температура на течност
• Влезен притисок
• Системски барања

Разберете ја структурата на пумпата

Пред да изберете пумпа, потврдете:

• Едностепен или повеќестепен дизајн
• Хоризонтална или вертикална структура
• Тип на вшмукување

Прегледајте ги целосните технички информации

Името на моделот на пумпата е само првиот чекор. Професионалниот избор треба да ги земе предвид и спецификациите на производот, техничките цртежи, работните барања и препораките на производителот.

Зошто купувачите треба да ги разберат кодовите на моделите на пумпата?

Подобра комуникација со добавувачите

Познавањето на основното значење на сериите на пумпи им помага на купувачите појасно да ги опишат нивните барања.

Избегнувајте неправилен избор

Разбирањето на класификациите на пумпите го намалува ризикот од избор на пумпа само врз основа на изгледот или цената.

Полесна споредба на производи

Купувачите можат поефикасно да споредуваат различни фамилии на пумпи со разбирање на нивните структурни разлики.

Кодовите на моделите на пумпата како што се DG, D и CQ се користат за да се идентификуваат различни серии на пумпи или категории на дизајн.

Хоризонталната повеќестепена центрифугална пумпа од серијата DG претставува дизајн на пумпа што се одликува со хоризонтална, едновсмукувачка, повеќестепена структура за пренос на соодветни чисти течности под одредени работни услови.

Сепак, само буквите со пумпа не можат да одредат дали производот е соодветен за одредена апликација.

Правилниот метод на селекција е да се проценат целосните работни услови, вклучувајќи го медиумот за пумпање, температурата, барањата за притисок, условите за инсталација и техничките спецификации обезбедени од производителот.
